MEVA Tetral B
MEVA Tetral B
TETRAL b, klasik ahşap ızgara sistemden esinlenilerek üretilen, taban eni ve yüksekliği değişik biçimlerde “U” profillerden oluşan aluminyum open cell petek tavan sistemidir. Tip, hücre ebadı ve yüzey bitişi detayları ile tasarımcılara ve mimarlara farklı tasarım olanakları sunmaktadır. Petek hüreleri oluşturan profillerden oluşturulan kendinden taşıyıcılı sistem sayesinde mükemmel ve kesintisiz bir tavan görüntüsü elde edil
- GENEL
- DETAY
- MONTAJ
TETRAL b, klasik ahşap ızgara sistemden esinlenilerek üretilen, taban eni ve yüksekliği değişik biçimlerde “U” profillerden oluşan aluminyum open cell petek tavan sistemidir. Tip, hücre ebadı ve yüzey bitişi detayları ile tasarımcılara ve mimarlara farklı tasarım olanakları sunmaktadır. Petek hüreleri oluşturan profillerden oluşturulan kendinden taşıyıcılı sistem sayesinde mükemmel ve kesintisiz bir tavan görüntüsü elde edilir.

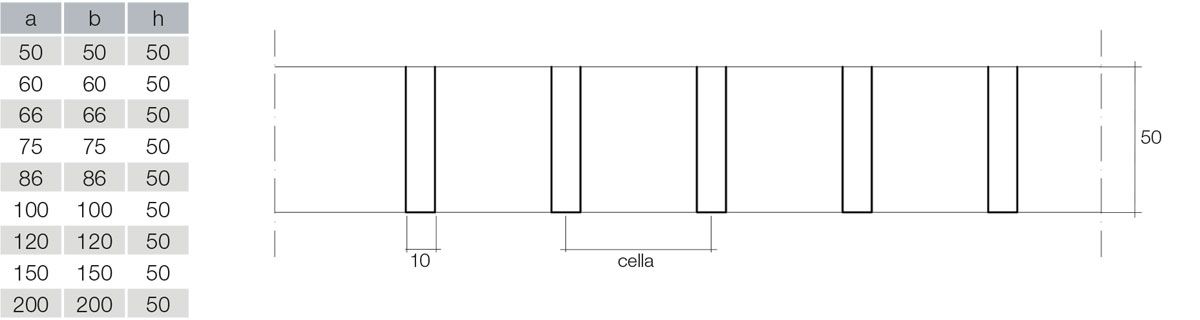

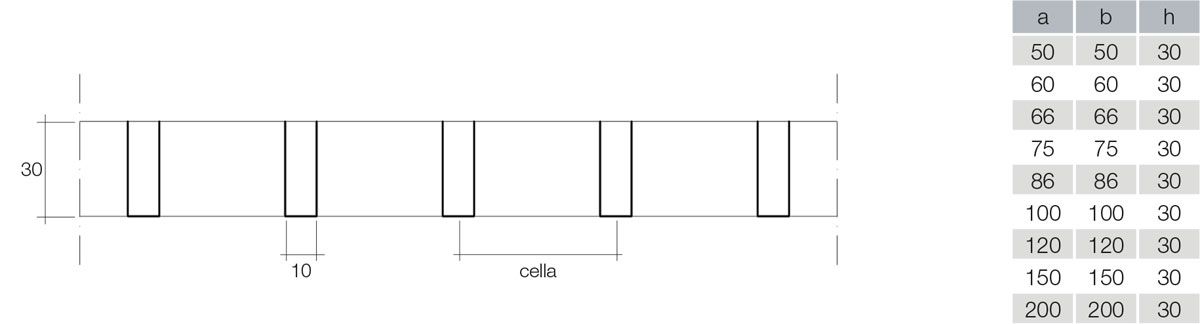

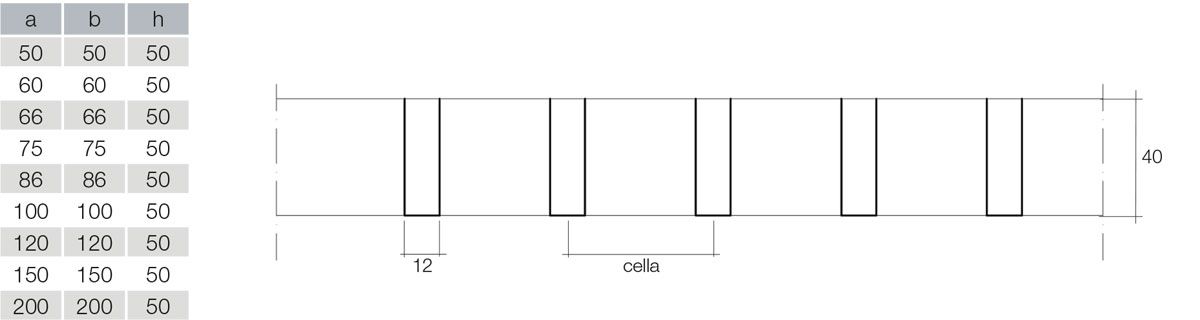

TETRAL b 5 biçimde sunulur: Tetràl b4, b5, b10, b12 ve Tetràl b20 profil eni ölçüsüne göre değişen adlarıdır. Tetral b 600x600mm veya 1200x600 mm modüller olarak üretilmiş çift profil U şeklinde alüminyum profillerden oluşur. Hücre ebatları 30x30 mm den 300x300 mm’e kadar değişebilir. Profil yükseklikleri de 30 mm’den 80 mm’e kadar uzanır. Tetral b petek tavan profilleri düz veya estetik ve akustik amaçlara hizmet edebilmek için perforasyonlu olarak da sunulabilmektedir.
Delik çapı Ø 1,50mm, 22% delikli alan, 3mm diagonal delik aralıklı
Delik çapı Ø 2.50 mm, 19% delikli alan, 5mm düzenli delik aralıklı
Hazır boyalı veya sonradan boyanan alüminyum renk seçenekleri oldukça geniştir. RAL, NCS, PANTONE ve SIKKENS renk kartelalarından yapılacak tercihe göre üretim mümkündür.
Tetral b, çoğunlukla nakliyeyi kolaylaştırmak amacıyla petek haline getirilmeden demonte olarak tedarik edilir. Ancak istek üzerine montajlı/petek haline getirilmiş olarak da sunulabilmektedir.
Alüminyum asma tavan sistemleri uluslar arası normlara göre yanmaz sınıftadır
-
-
Şartname
- Tedarik Şekli
- Petek haline getirilmiş, hazır
- Malzeme
- 0,40/0,80 mm kalınlıkta aluminyum
- Profil Kesit
- "U", 4/5/10/12/20mm ve h: --mm
- Hücre Ebadı
- ..x.. mm.
- Panel Ebadı
- 600x600mm ve 1200x600mm
- Yüzey Bitiş
- ...
- Taşıyıcı Sistem
- Gizli Taşıyıcılı "trackless" veya "kendinden taşıyıcılı" sistem
S.No | m2 Sarfiyat Tablosu | Birim | Hücre 30-66 | Hücre 75-300 | Panel |
---|---|---|---|---|---|
1 | T001 askı tiji | adet | 2,00 | 1,00 | 600x600 |
2 | T002 yay | adet | 2,00 | 1,00 | 600x600 |
3 | T003 kanca | adet | 2,00 | 1,00 | 600x600 |
4 | Ekleme Parçası | adet | 0,94 | 0,47 | 600x600 |
5 | T1800 ana taşıyıcı | adet | 0,94 | 0,47 | 600x600 |
6 | T1200 tali taşıyıcı | adet | - | 1,38 | 600x600 |
7 | T600 tali taşıyıcı | adet | 2,70 | 1,38 | 600x600 |

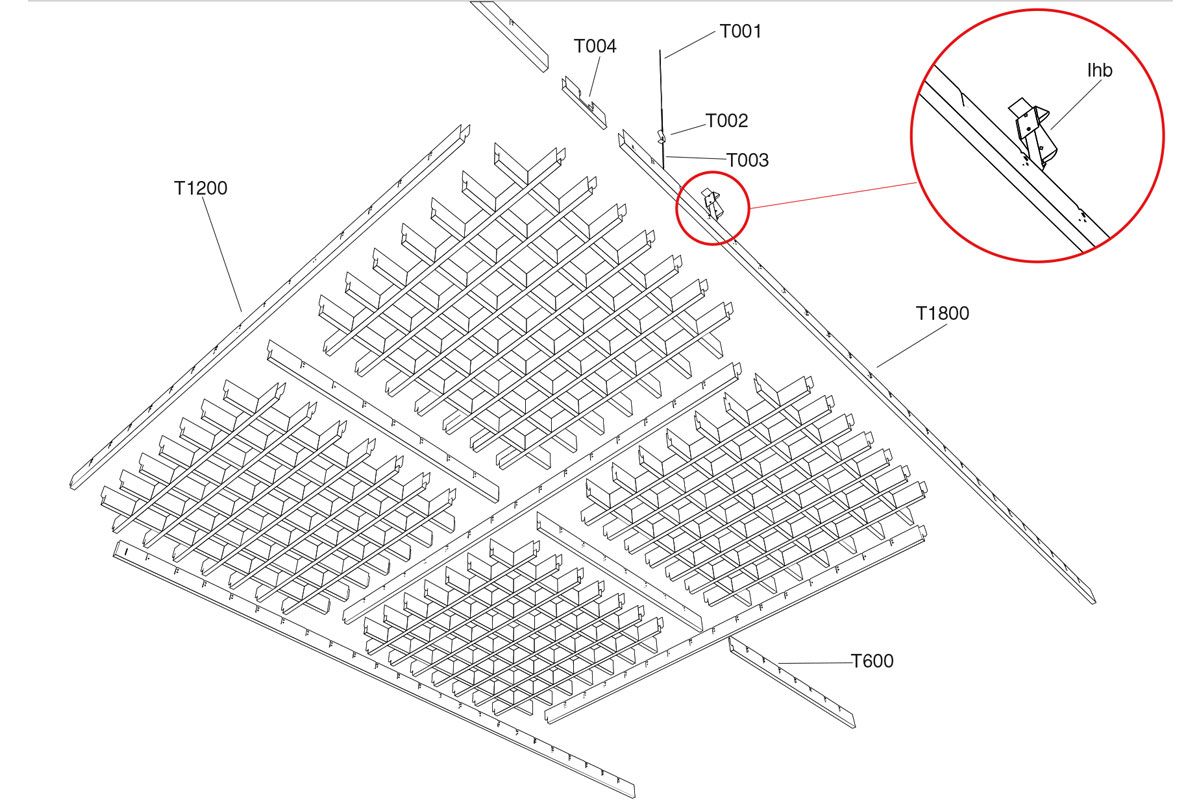

TETRÀL b petek tavan sistemi, modülü oluşturan profillerle aynı evsafta T1800 ana taşıyıcı T1200/T600 tali taşıyıcı profilleri ile tamamen entegre bir sistemdir. Ana taşıyıcılar her 1200mm ya da 600mm de bir, tali taşıyıcılar da ana taşıyıcılara 600mm de bir kliklenir. TETRÀL b panelleri, aşağı yönlü demontaj imkanı sağlayan “Delta taşıyıcı sistem” ile de kullanılabilir, bu durumda modül ölçüsü 600x1200mm olmalıdır.
