MEVA Hook-on Koridor Gizli Taşıyıcılı Sistemler

Ürün Kodu: 267
MEVA Hook-on Koridor Gizli Taşıyıcılı Sistemler

Hook-on Koridor Sistem, taşıyıcı sistemin görünmediği, tesisata sık ve rahat erişim gereken koridor mahalleri için, panelin duvarda koridora paralel olarak döşenmiş z profile tutunan kenar detayı sayesinde aşağı yönlü montajı ve demontajı kolaylaştıran bir sistemdir. Bu sistemde koridor eni ölçüsünde paneller kullanılabilir.

  • GENEL
  • DETAY
  • MONTAJ

Hook-on Koridor Sistem, taşıyıcı sistemin görünmediği, tesisata sık ve rahat erişim gereken koridor mahalleri için, panelin duvarda koridora paralel olarak döşenmiş z profile tutunan kenar detayı sayesinde aşağı yönlü montajı ve demontajı kolaylaştıran bir sistemdir. Bu sistemde koridor eni ölçüsünde paneller kullanılabilir.



Panel Tipi
0.5 ~ 1.0 mm. alüminyum veya galvaniz çelik
Panel Ebat
en 300 – 600 mm.
boy 300 – 2400 mm.
Taşıyıcı Sistem
Kancalı gizli taşıyıcılı
Perforasyon
Full perfore, 50 mm. – 100 mm. bordürlü veya deliksiz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
Akustik Kumaş
Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
Kalite Belgeleri
TSE (EN 13964), CE

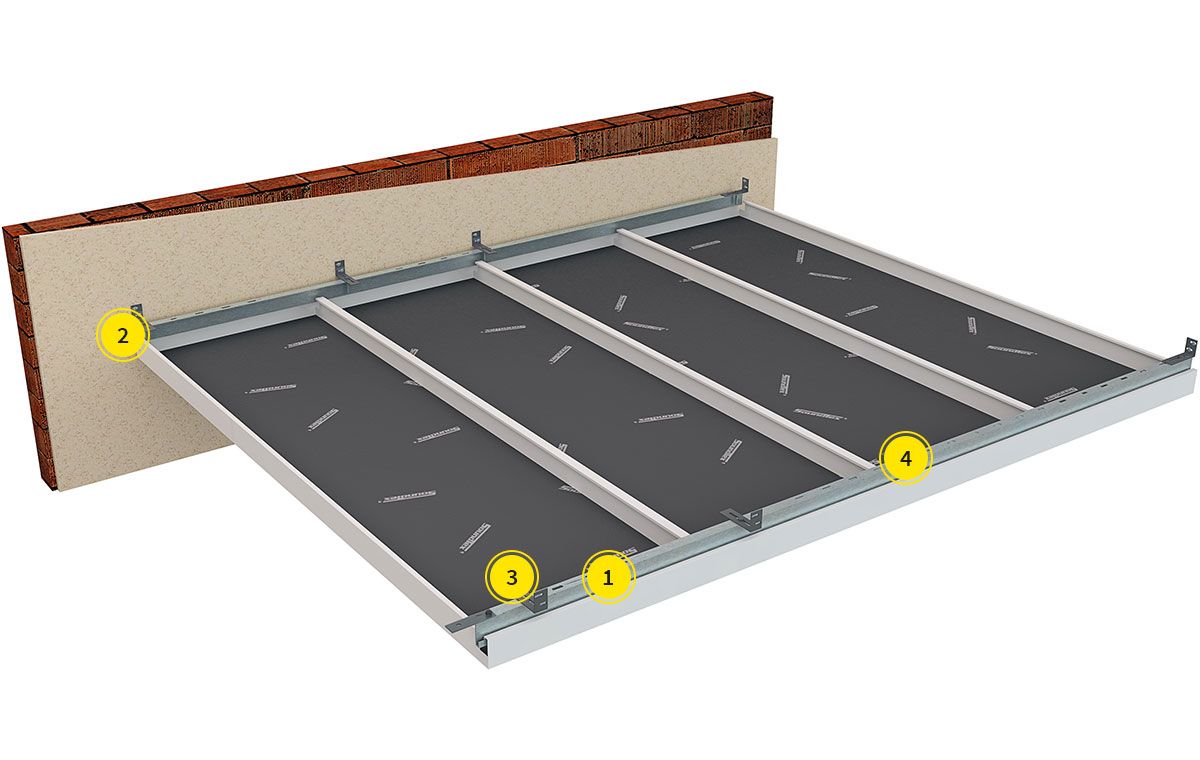

hook-on-koridor-detail-1

S.No Görsel Tanım 300x1200 mm 300x1800 mm 300x2400 mm
1   Hook-on Z Taşıyıcı Profil 1,67 1,10 0,83
2   Hook-on Z Profil Taşıyıcı Ek Parça 0,50 0,33 0,25
3   Hook-on Koridor L Duvar Aparatı 2,00 1,40 1,00
4   Vida + Somun 2,00 1,40 1,00

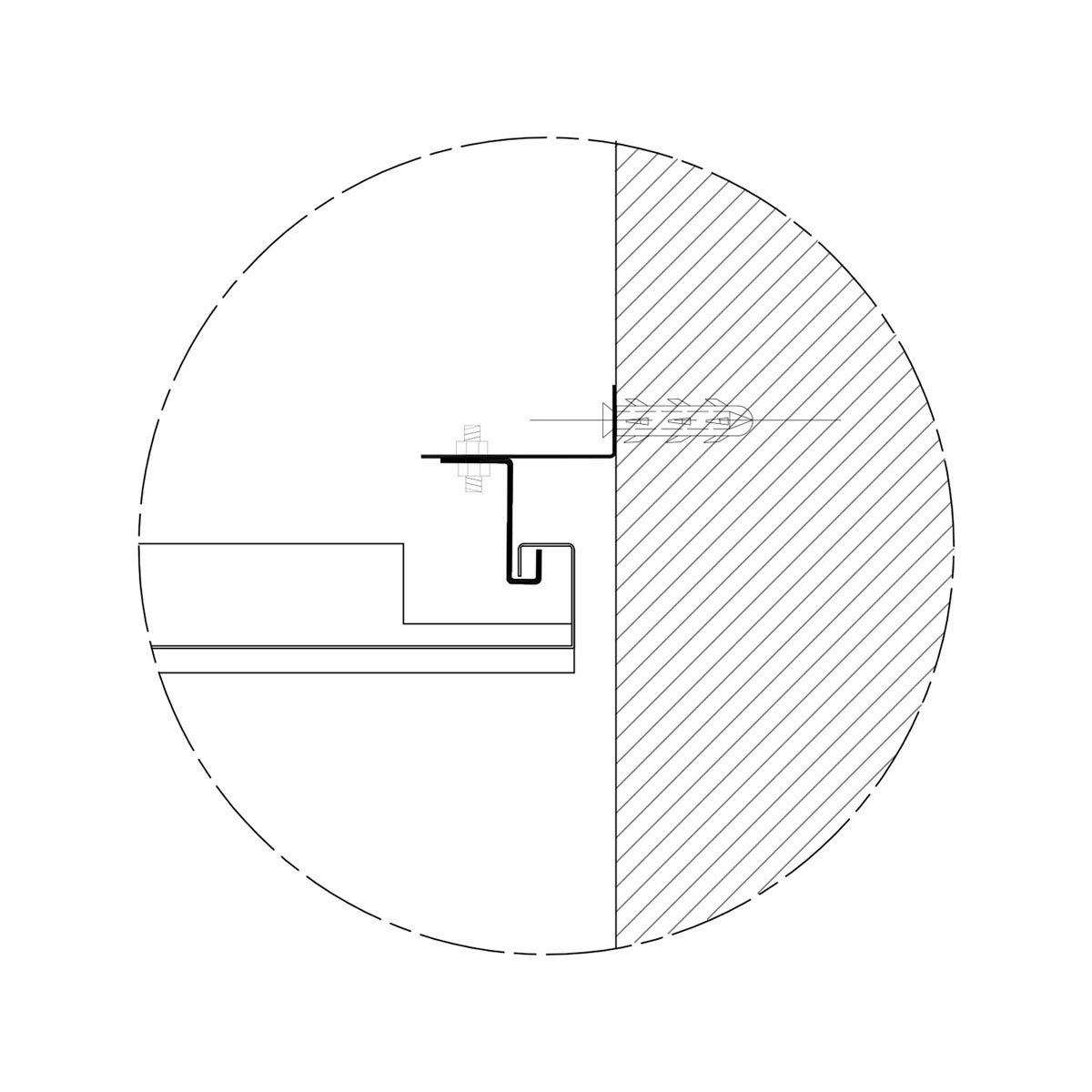

montaj-hook-on-koridor
