MEVA Hook-on Gizli Taşıyıcılı Sistemler
MEVA Hook-on Gizli Taşıyıcılı Sistemler

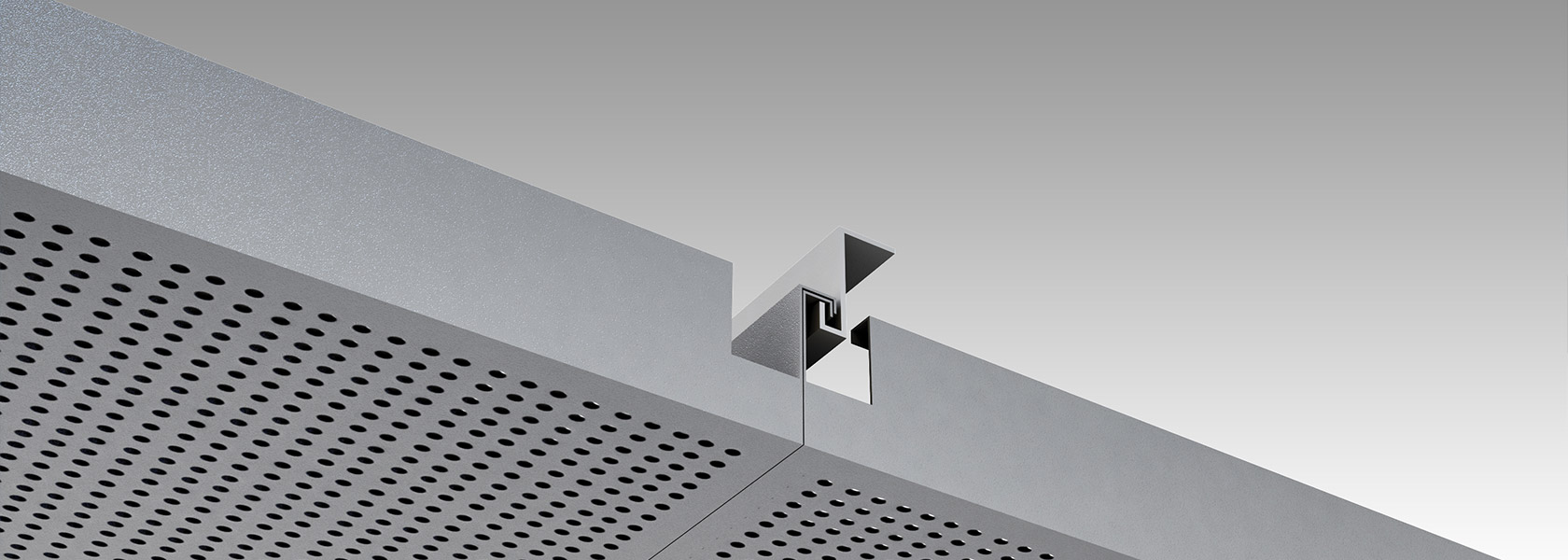

Hook-on Sistem, taşıyıcı sistemin görünmediği, tesisata sık ve rahat erişim gereken geniş alanlar için, panelin taşıyıcıya tutunan kancası sayesinde söküp takmayı kolaylaştıran bir sistemdir. Bu sistemde standart panel ölçülerinin yanı sıra, daha büyük ebatlı panel seçenekleri bulunmaktadır.
- GENEL
- DETAY
- MONTAJ
Hook-on Sistem, taşıyıcı sistemin görünmediği, tesisata sık ve rahat erişim gereken geniş alanlar için, panelin taşıyıcıya tutunan kancası sayesinde söküp takmayı kolaylaştıran bir sistemdir. Bu sistemde standart panel ölçülerinin yanı sıra, daha büyük ebatlı panel seçenekleri bulunmaktadır.
-
- Panel Tipi
- 0.5 ~ 1.0 mm. alüminyum veya galvaniz çelik
- Panel Ebat
- en 300 – 600 mm.
boy 300 – 2400 mm.
- Taşıyıcı Sistem
- Kancalı gizli taşıyıcılı
- Perforasyon
- Full perfore, 50 mm. – 100 mm. bordürlü veya deliksiz
Ø0.7 mm. / Ø1.5 mm. / Ø1.8 mm. / Ø2.5 mm.
- Akustik Kumaş
- Yerli, Soundtex, Royalin, Lantor ithal akustik ve yanmaz kumaş seçenekleri
- Kalite Belgeleri
- TSE (EN 13964), CE

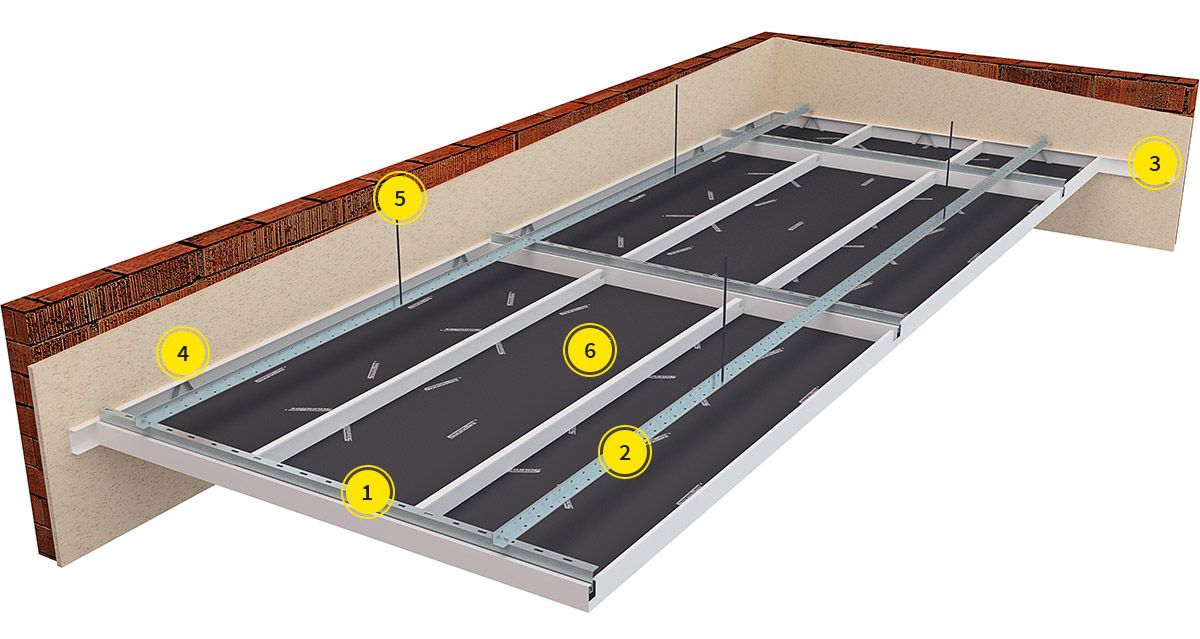

| S.No | Görsel | Tanım | 300x1200 mm | 300x1800 mm | 600x600 mm | 600x1200 mm | 900x900 mm |
|---|---|---|---|---|---|---|---|
| 1 |  |

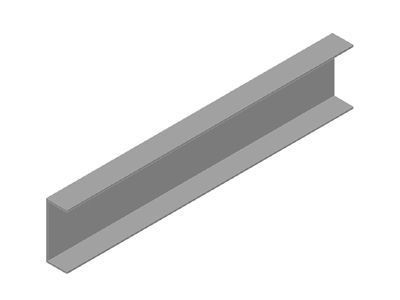

Hook-on Kenar C Profili | 0,70 | 0,70 | 0,70 | 0,70 | 0,70 |
| 2 |  |
Hook-on L Taşıyıcı Profil | 0,83 | 0,83 | 0,83 | 0,83 | 0,83 |
| 3 |  |
Hook-on L Profil Taşıyıcı Ek Parça | 0,30 | 0,30 | 0,30 | 0,30 | - |
| 4 |  |
Hook-on Z Taşıyıcı Profil | 0,83 | 0,55 | 1,67 | 0,83 | 1,10 |
| 5 |  |
Hook-on Z Profil Taşıyıcı Ek Parça | 0,30 | 0,20 | 0,55 | 0,30 | 0,40 |
| 6 |  |

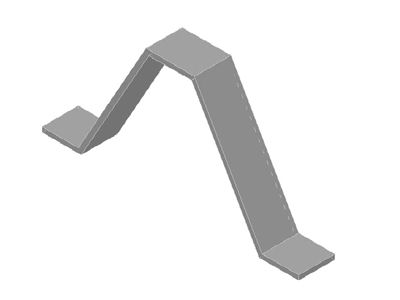

Hook-on Baskı Takozu | - | - | - | - | - |
| 7 | Vida + Somun | 2,20 | 1,80 | 3,30 | 2,20 | 2,60 | |
| 8 | M6 Tij Dübel | 0,80 | 0,80 | 0,80 | 0,80 | 0,80 | |
| 9 |  |

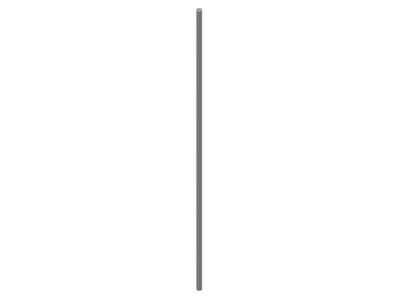

M6 Askı Tiji | 0,80 | 0,80 | 0,80 | 0,80 | 0,80 |
| 10 | M6 Somun + Rondela | 1,60 | 1,60 | 1,60 | 1,60 | 1,60 |
Montaj bilgisi ve görselleri hazırlanmaktadır
